Дымосос

       Центробежные дымососы одностороннего всасывания типа ДН предназначены для отсасывания дымовых газов из топок котельных агрегатов, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок газомазутных котельных агрегатов. Дымососы рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата.

          Запуск дымососов разрешается при температуре в улитке не ниже -30°С. Максимальная температура газов на входе в дымососы не должна превышать +200°С. Для долговечности дымососов типа ДН толщина стенок улиток увеличена по сравнению с вентиляторами типа ВДН. Улитка тягодутьевых машин типа ВД и Д изготовляется с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются.

        Дымососы являются непременным элементом газовоздушных трактов энергетических объектов, использующих органическое топливо - тепловых электрических станций. Технические характеристики дымососов в значительной степени определяют энерго- и материалосберегающие показатели, а также показатели эксплуатационной надежности комплектуемых машинами объектов.

         Центробежные дымососы изготовляются левого и правого направлений вращения. Левым считается вращение рабочих колес против направления движения часовой стрелки, если смотреть на дымосос со стороны электродвигателя; соответственно, правым считается обратное направление вращения.

Технические характеристики:

Дымососы с посадкой рабочего колеса на вал двигателя

(без ходовой части)

Типоразмер
машины

Мощность,
кВт

Частора вращ.,
мин-1

Произв.,
103 м3

Полное давление,
Па

Масса,
кг

Д-3,5

3,0

1500

4,3

450

100

ДН-6,3

5,5

1500

5,102

880

370

ДН-8

11,0

1000

6,97

630

540

15,0

1500

10,46

1430

ДН-9

11,0

1000

9,93

800

584

15,0

1500

14,9

1810

ДН-10

11,0

1000

13,62

990

728

30,0

1500

20,43

2230

ДН-11,2

22,0

1000

19,13

1240

1048

45,0

1500

28,7

2810

ДН-12,5

30,0

1000

26,6

1550

1365

75,0

1500

39,9

3510

ДН-13

30,0

1000

40,0

1450

1560

90,0

1500

60,0

3270

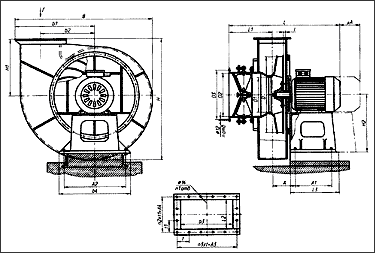

Схема дымососа

23

     Основными узлами дымососов являются рабочее колесо, улитка, всасывающая воронка, осевой направляющий аппарат и постамент.

        Рабочие колеса дымососов состоят из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из 16 листовых загнутых назад лопаток, расположенных между основным и коническим покрывающими дисками. Лопатки и покрывающий диск - штампованные. Дымососы выполняются без автономной ходовой части с непосредственной посадкой рабочего колеса на вал электродвигателя-привода. С целью предотвращения перегрева подшипников электродвигателей, расположенных со стороны рабочих колес (передних подшипников), посадочные поверхности ступиц рабочих колес выполняются со шлицевыми пазами.

      Улитки дымососов сварные из листовой стали. Для создания необходимой жесткости торцевые стенки улиток усиливаются оребрением из полос. Выем ротора дымососов (электродвигатель-привод с насаженным рабочим колесом) осуществляется через отверстие в торцевой стенке улиток, расположенной между рабочим колесом и электродвигателем.
