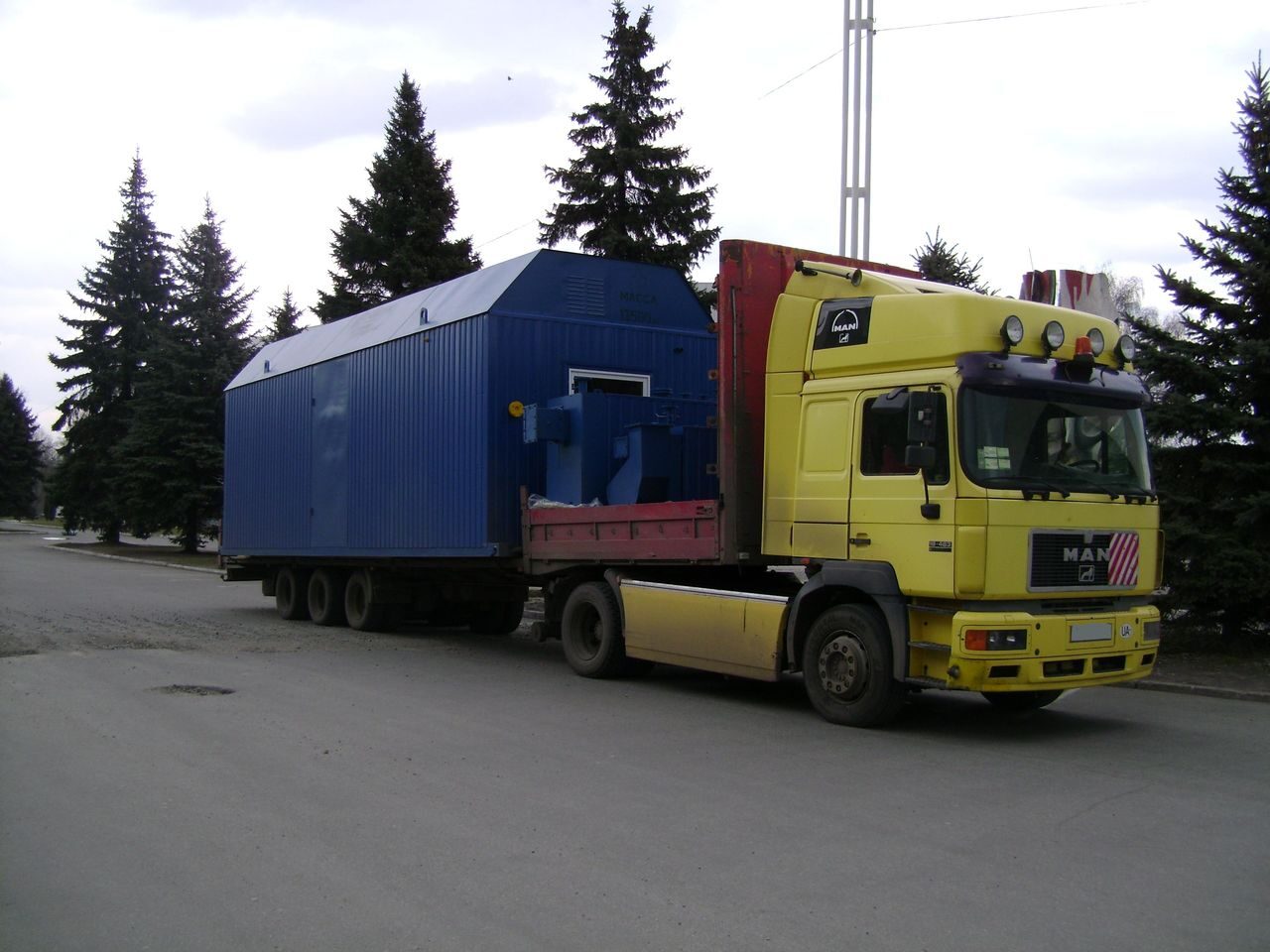

Транспортабельная котельная установка ТКУ-1,8М (мазут, диз. топливо)
(теплоноситель пар)
Транспортабельная котельная установка ТКУ-1,8М предназначена для выработки насыщенного пара используемого для технических нужд различных потребителей. (По требованию «Заказчика» котельные могут комплектоваться теплообменным оборудованием для выработки тепла в систему отопления и горячего водоснабжения).
ТЕХНИЧЕСКИЕ ДАННЫЕ
| №п/п |
Наименование параметра |
Размерность |
Величина |
| 1 |
Номинальная паропроизводительность |
т/ч |
2,5 |
| 2 |
Теплоноситель насыщ. пар давление абсолютное |
МПа(кг/см²)
|
0,9(9) |
| 3 |
Коэффициент полезного дей-ствия котла, не менее |
% |
91,0 |
| 4 |
Расход расчетного топлива (природного газа) |
Нм³ /ч |
210 |
| 5 |
Габариты котельной |
мм |
|
| длина |
|
9200 |
| ширина |
|
6400 |
| высота |
|
3450 |
| 6 |
Масса котельной |
кг |
23000 |
| 7 |
Срок службы |
лет |
20 |
1.СОСТАВ КОТЕЛЬНОЙ
1.1.Котельная представляет собой транспортабельные помещения (боксы), в которых размещено следующее оборудование и системы:
- котел паровой Е-2,5-0,9ГМ с горелочным устройством плавного регулирования нагрузки;
- система топливная;
- система электрооборудования, отопления и вентиляции;
- система автоматического управления;
- система питания.
Котельная комплектуется дымососом, трубой дымовой, дефлекторами и коробом для присоединения к трубе дымовой.
1.2.В систему топливную входят:
- собственно газопровод котла с электромагнитными клапанами и приборами для контроля давления газа фирмы «Kromshroder»;
- узел учета, включающий фильтр и счетчик газа;
1.3.В систему питания входят:
- воподготовительная установка с двумя фильтрами попеременной работы фирмы «Ecosoft»;
- питательный бак объемом 2,0м³ для запаса питательной воды;
- два питательных насоса котла (основной и резервный) фирмы «Lowara»;
- насос-дозатор и бак химреактивов для деаэрации питательной воды;
- трубопроводы и арматура.
1.4.В систему электрооборудования входят:
- электроотопление и вентиляция;
- электроосвещение;
Установленная электрическая мощность котельной составляет 40 квт.
1.5.В систему автоматического управления входят:
- система управления котлом-микропроцессорный блок «Альфа-М»;
- система управления вспомогательным оборудованием;
Система управления обеспечивает запуск котла по заданной программе, плавное регулирование нагрузки и защиты по аварийным параметрам в соответствии с требованиями СНиП и «Правил».
1.6.При поставке котельной с теплообменным оборудованием для производства тепла в систему отопления и горячего водоснабжения, в котельной дополнительно устанавливаются:
-пластинчатые теплообменники фирмы «Sondeks»;
-сетевые, циркуляционные и подпиточные насосы фирмы «Lowara».
1. Котел паровой Е-2,5-0,9ГМ
2. Блок подготовки воды
3. Газопровод с узлом учета
4. Паропровод
5. Бак питательной воды V=2м3 (расположен под крышей)
6. Питательные насосы
7. Дымосос ДН-6,3
8. Труба дымовая Н=30м0 450
9. Кабина оператора
10. Химдеаэрация
11. Газоход
12. Система приточной вентиляции с электрокалорифером (расположена под крышей)
А - Подача пара Ду 80
Б - Подвод исходной воды Ду 25
В - Подвод газа Ду 65
Г - Дренаж блока подготовки воды Ду 50
Д - Дренаж бака питательного Ду 32
Ж - Дренаж котла (напорный) Ду 50
З - Дренаж котла (напорный) Ду 32
К - Дренаж котла (безнапорный) Ду 50
Л - Подвод электропитания Ду 32
* - расстояние трубопровода по высоте от земли
