Вентиляторы



Вентиляторы

      Вентиляторы предназначены для эксплуатации при температуре окружающего воздуха не ниже -30°С и не выше +40°С; максимально допустимая температура перемещаемой среды на входе в вентиляторы +200°С. Вентиляторы рассчитаны на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата. Допустимая температура окружающего воздуха не ниже -30°C и не выше +40°C.

        Центробежные дутьевые вентиляторы одностороннего всасывания типа ВДН предназначены для подачи воздуха в топки паровых котлов. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1..25 т/ч, а так же газомазутные водогрейные котлы теплопроизводительностью 0,5..16 Гкал/ч.

       Допускается применение вентиляторов в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.

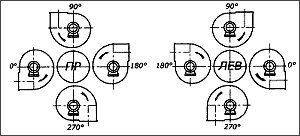

        Улитка тягодутьевых машин типа ВД и Д изготовляется с углом разворота от 0°C до 270°C через каждые 15°C, при этом ребра улитки, мешающие установке, подрезаются.

Варианты установки вентилятора

Технические характеристики:

Вентиляторы с посадкой рабочего колеса на вал двигателя.

Типоразмер машины	Мощность, кВт	Частора вращ., мин-1	Произв., 103 м3/ч	Полное давление, Па	Масса, кг
ВД-2,7	1,1	1500	1,1	1500	40
	1,1	3000	1,1	1500
ВД-3,5	2,2
		3000	1,1	1500	50
ВДН-6,3	5,5	1500	5,102	1380	365
	30,0	3000	10,2	5530	384
ВДН-8	15,0	1500	10,46	2230	523
	75,0	3000	16,0	10000	1101
ВДН-9	11,0	1000	9,93	1250	543
	15,0	1500	14,9	2830	548
ВДН-10	11,0	1000	13,62	1550	1365
	30,0	1500	20,43	3520	625
ВДН-11,2	22,0	1000	19,13	1940	986
	45,0	1500	28,7	4410	1026
ВДН-12,5	30,0	1000	26,6	2430	1125
	90,0	1500	39,9	5520	1354
ВДН-13	45,0	1000	40,0	2270	1475
	132,0	1500	60,0	5100	1811
